스케치업 초보 강의 회전 툴 Rotate 사용법
- 3D Design Program/Sketchup
- 2023. 4. 20. 18:30
이번 시간엔 Large tool set 의 편집 도구중 회전(rotate) 기능을 알려드리겠습니다.
이 기능 이용이 상당히 꺼려지시는 분들이 많을 것이라고 봅니다.
왜 그런지 알려드리지면
아직 화면 전환을 하기 위해 마우스와 shift를 자유롭게 활용하지 못해서 그렇습니다.
어떠한 물체를 회전하기 위해서는 그 물체를 중심에 넣고 회전반경으로 어디까지 놓을 것이다는 것을 보통 예상을 한다면 회전 지점과 회전되어야 할 지점이 화면상 옮기기 편하게 바뀌어야 하는데 이부분을 간과하고 보는 부분에서 바로 회전을 시키려고 해서 그렇습니다.
제말이 맞는 것 같다 싶으신 분은 고쳐야 할점이 하나 있습니다. 왼손을 shift있는 지점에서 떼지 마세요.
편하게 배우려고 하지 마세요. 생각부터 고쳐 먹으셔야 합니다. 항상 화면을 회전할 준비를 하셔야 하고, 화면을 바꿔야 할 땐 주저하지 말고 바꾸셔야 합니다. 명심하시기 바랍니다.
시작하기에 앞서 회전 도구의 기능에는 회전도 시키지만 복사 기능도 있다는 것을 알아 두셔야 합니다.
그리고 항상 회전 대상의 중심과 방향을 생각하셔야 겠습니다.
Large tool set
Rotate
회전 툴 사용법
일단 회전의 경우 마우스 커서가 특이 합니다.
각도기능을 하는 compass가 뜨는데 이와 같은 커서 모양이 등장하는 기능에는
- rotate : 지금 하고 있는 회전 기능
- arc : 중심 축기준으로 아크를 만들 경우 뜸 까먹으신 분은 링크
- protactor : 각도 측정
▲ 이 각도기(편의상 각도기라 부름)를 이용해 회전을 할 건데요.

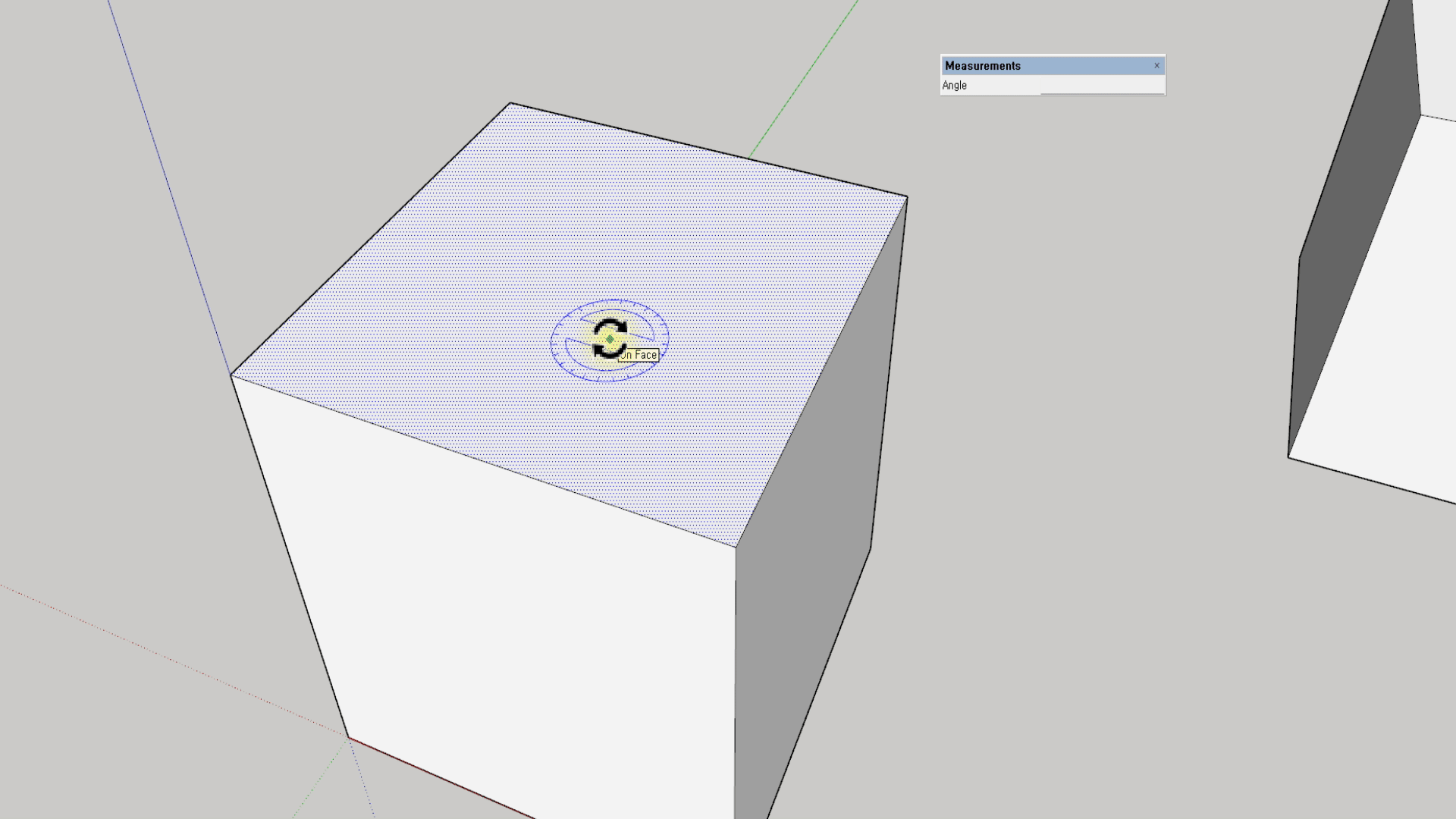

-위의 그림처럼 방향키 위, 좌, 우 키를 이용하여 각 축 방향을 통해 회전 할 수 있습니다.

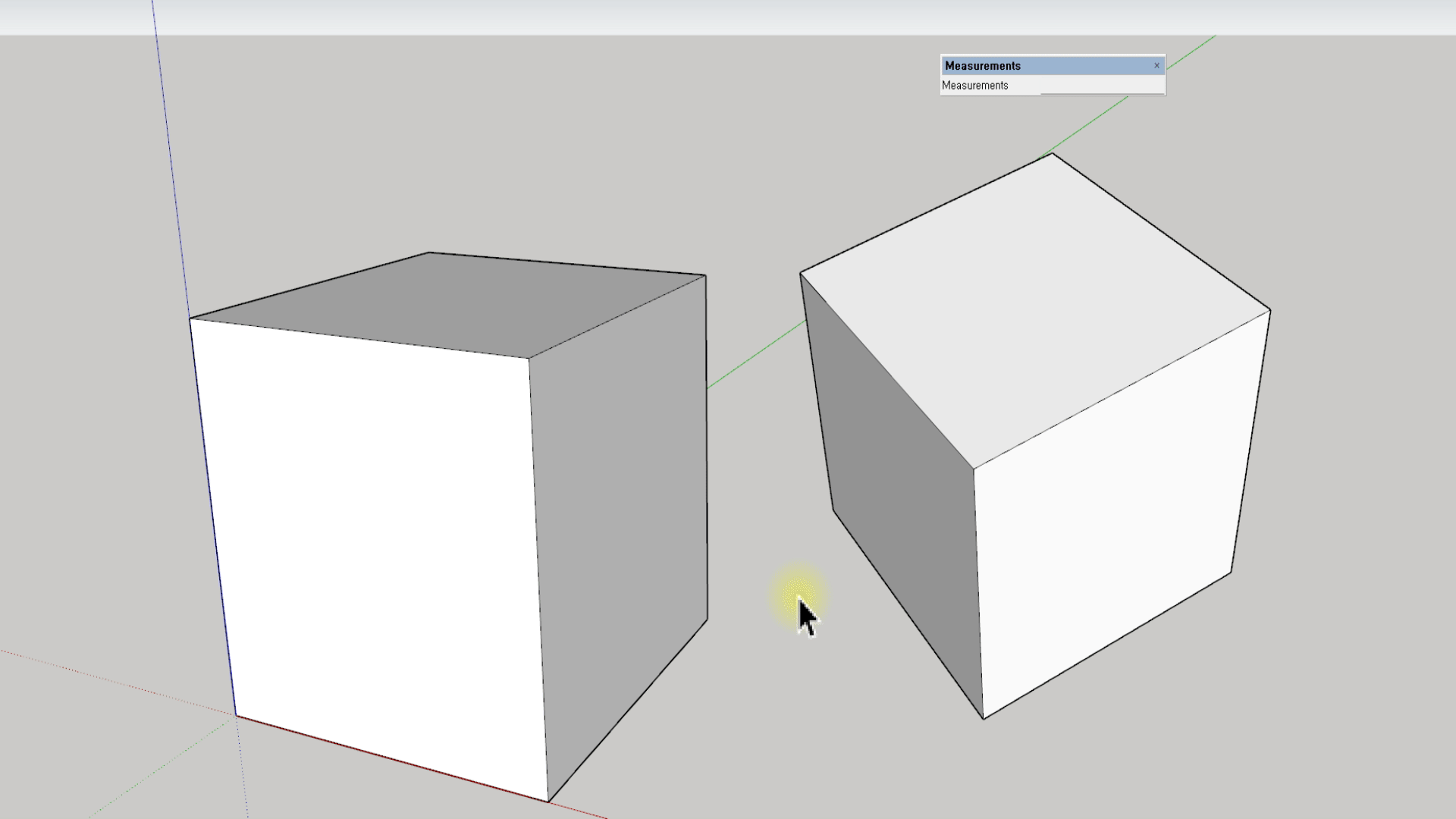

- 그리고 해당하는 면에 가져다 대면 그 면 방향에 맞추어 각도면이 맞추어 집니다.

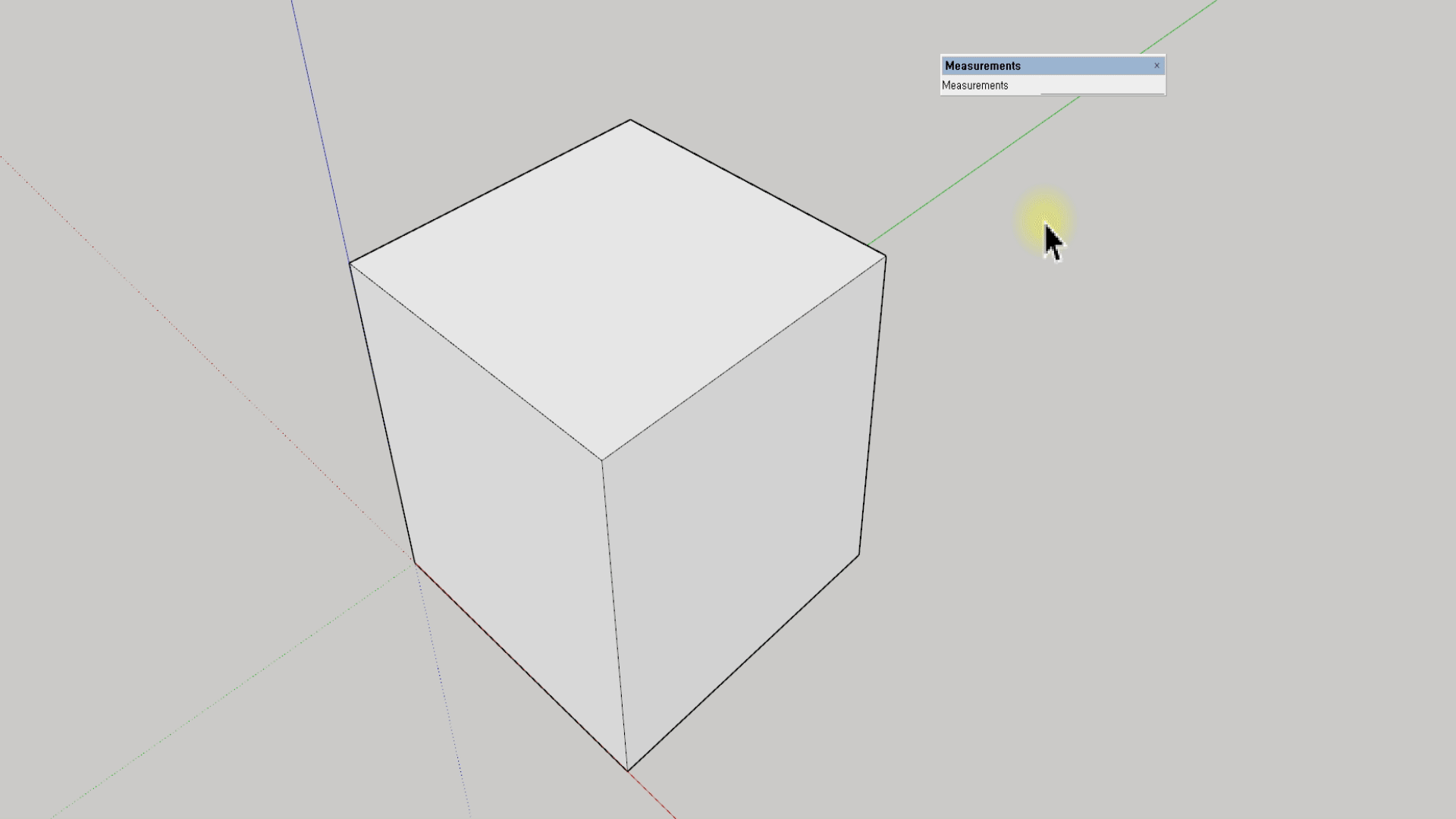

▲ 일단 로테이트를 이용하여 요소 하나하나를 회전 시키는 일은 잘 없습니다.
왜냐 하면 아래 저럼 뒤틀림이 일어 나기 때문입니다.

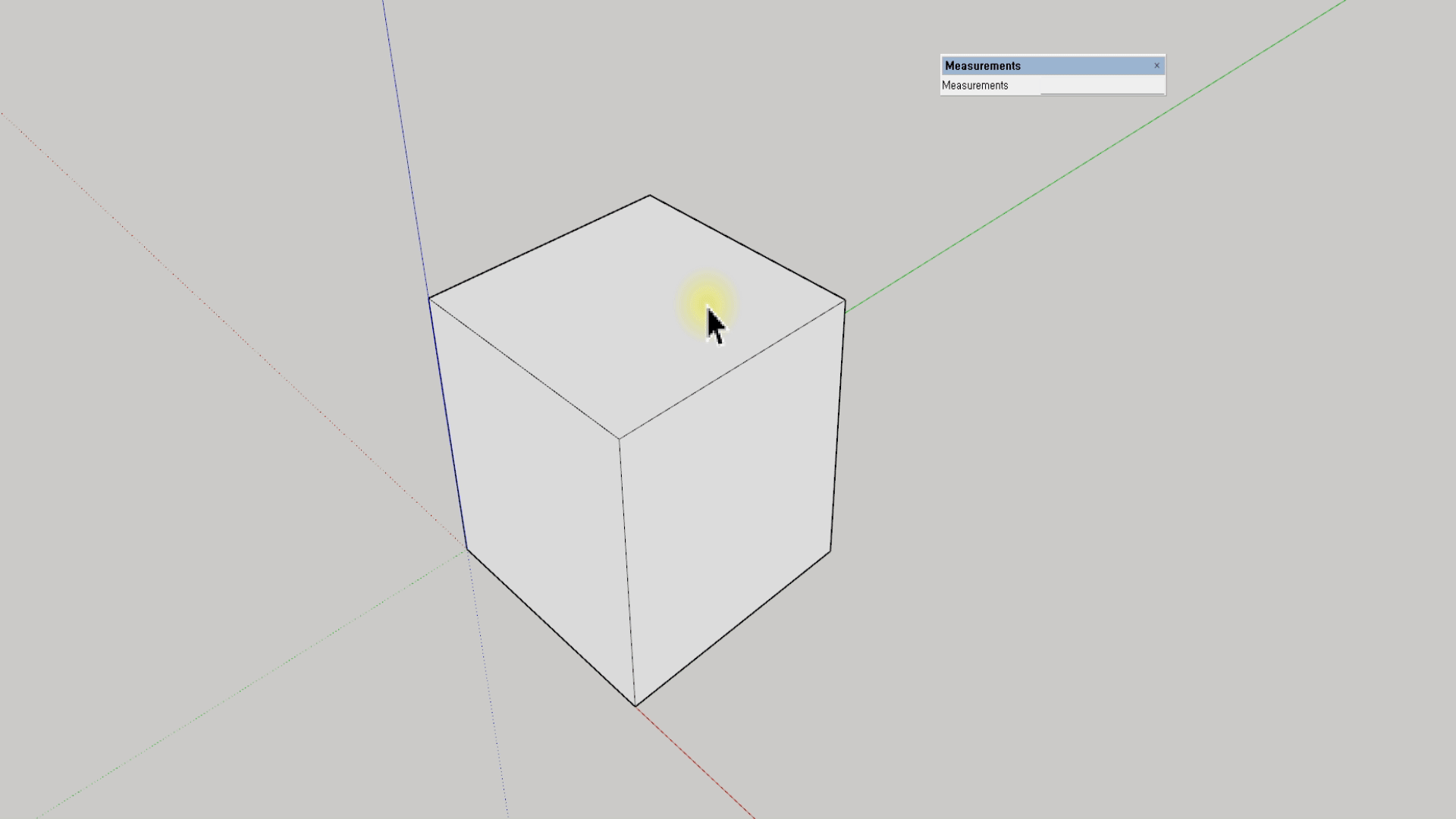

▲ 해당 하는 요소들을 위와 같이 그룹으로 묶어 원하는 부분만 회전을 시키는 거죠.
▲ 왼쪽 그림과 같이 먼저 회전 기준점을 찍고 오른쪽 그림처럼 회전될 부분을 선택한다고 보시면 되겠습니다.
이게 사실상 사용법 끝입니다.
하지만 다양한 응용법을 계속 만지셔야 합니다. 위에 처럼 물체 하나 안에서만 회전을 쓸 수 있는게 아닙니다.
선택한 여러개체가 기준점을 통해 이동됩니다.
▲ 위와 같이 해당 물체를 기준으로 다른 물체를 회전 시킬 수도 있습니다.
회전 툴을 이용한 복사
위와 같이 회전 기준점을 이용해 물체를 이용하여 복사하는 기능이 있습니다.
위와 같은 방식으로 한번 보여 드릴게요.
▲ 같은 방식인데 마지막에 보시면 갑자기 복사가 되는 것을 확인 할 수 있습니다.
우리가 무브 툴에서도 복사 되는 것을 확인 했었는데요. [링크]
사실상 회전 툴이 무브툴과 부수적인 기능 사용법이 완전 같습니다.
회전되고 있는 중에 ctrl을 누르거나 ctrl을 먼저 누르고 회전을 시키거나 ctrl을 누르게 되면 무브툴과 마찬가지고 '+'표시가 커서 옆에 생기고 기존 오브젝트는 둔 상태로 회전 복사가 됩니다.
회전 툴을 이용한 다중복사
이것 역시 무브 툴과 사용 방법이 같습니다.
마찬가지로 위에서 한 방법 그대로 해보겠습니다.
Mesurments에 어떤 기호를 넣는지 자세히 보세요.
▲ 원하는 지점 까지 복사 후 [ * ] 이용 거리만큼 더해서 다중 복사
▲ 원하는 지점 까지 복사 후 [ / ] 이용 거리 내에서 숫자만큼 나누어 다중 복사
보시는 바와 같이 무브툴에서 했던 다중 복사와 같이 [ * , / ] + 숫자 만큼 복사가 되는 것을 알 수 있습니다.
단축키가 알려주는 것과 같이 * 곱하기 / 나누기로 알고 계시면 기억하기 편하실 겁니다.
연습을 하실때는 위에서와 같이 복잡한 모형 말고 간단한 박스를 이용하여 기능을 연습하시길 바랍니다.
회전툴은 화면 움직이는 것도 영향을 미치니 위에서 말한 것 처럼 화면 움직이는 것을 게을리 하지 마세요.
