스케치업 스케일 맞추기 도면에 맞게 스케일 적용법

캐드에는 scale에서 참조 기능이 있어서 참 좋았는데, 스케치업에는 없을까 하신 분들이 많을 겁니다. 스케치업에도 있습니다. 그래서 오늘 이 포스팅에서는 모델링을 원하는 크기, 길이에 맞게 비례하여 스케일을 조정하는 법에 대해 간단히 알려드리도록 하겠습니다.

contents

 스케일 참조 서론

사실 이 부분은 줄자인 Tape 관련 가이드라인 아이콘 설명을 할 때 했었습니다. 하지만 왜 또 하는가 하는 의문을 가지실 겁니다. 테이프 기능 때는 도면 이미지를 이용하여 줄자 참조 기능을 이용했었습니다. 초보자 때는 문제가 되는 기능이 어떻게 작동하는지 보다 그 예제에 대한 기억이 더 오래 남기에 이 포스팅에서의 모델링 대 모델링의 스케일 맞추는 과정이 또 다르게 느껴질 수도 있습니다. 그래서 한번 더 설명드리는 셈 치더라도 꼭 보시길 바랍니다.



그리고 줄자에서는 어떤 예제를 썼었고 기능도 필수 사전 기능이기에 익히고 오시기 바라겠습니다.

스케치업 줄자 도구(tape measure) 사용법, 모델링 참조 스케일 변환법

스케일 맞추기 참조

아래 예제를 이용하여 한번 해보도록 하겠습니다.

4000 x 2000의 뚫린 사각형 내부에 오른쪽 삼각형을 넣고 싶습니다. 이런 경우가 상당히 많죠.

하지만 오른쪽 삼각형은 높이가 1000이상 차이 납니다. 이런 삼각형을 비례하게 눌여서 딱 맞게 2000으로 만들어야 합니다.

자 일단 다들 줄자 기능은 익히셨을 겁니다. 못익히셨다면 링크 따라가셔서 익히고 오셔야 합니다.



일단 둘은 편의상 그룹으로 둔 상태 입니다.

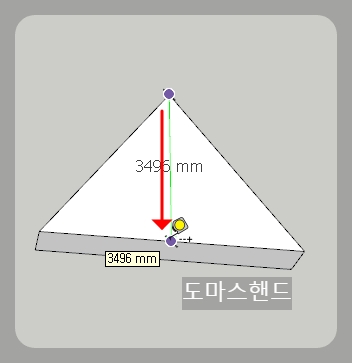

줄자를 이용하여, 변환 시키고 싶은 부분을 위에서 아래로 클릭합니다. 그런 다음 우리가 홀에 넣을 높이인 '2000'을 바로 입려 해 주세요. 아래와 같은 메시지가 나오면 잘 된 겁니다. 다시 사이즈를 조정하겠냐는 것이니까요.

▲ 줄어들어 높이가 2000이 된 삼각형을 볼 수 있습니다. 하지만 왼쪽을 보시면 사각형은 건들지도 않았는데 오른쪽이 줄어든 비율만큼 줄어든 것을 확인 할 수 있습니다.



눈치채셨을 겁니다. 이 참조 기능은 바로 세계(world) 전체에 먹힙니다. 아니 그러면 못쓰는거 아니냐? 방법이 있습니다.

ctrl +z로 뒤로 돌아가겠습니다.

▲ 지금 위의 이미지가 앞에서 봤던 이미지와 다른점을 아시겠나요? 눈치채셨다면 개념적인 이해를 매우 잘하고 계신 겁니다. 지금 위의 이미지는 그룹 내부에 들어와서 줄자를 이용해 스케일 참조를 하고 있는 것입니다.

▲ 위와 같이 조정할 대상의 그룹내부에서 참조 기능을 사용하니 이렇게 원하는 모델링만 비례하여 줄일 수 있었습니다.



그러니 이 스케일 맞추는 참조 기능을 사용하면서 원하는 모델링만의 크기를 원하는 길이,크기대로 줄이고 싶다면 그룹이나 컴포넌트화 하는 것은 필수입니다. 이렇게 해서 가능한 이유는 그룹이나 컴포넌트는 그 내부가 또 다른 소우주를 가지고 있다고 생각하시면 됩니다. 이를 월드보다 작은 모델링 기반의 세계로 로컬(지역)이라 합니다. 참조 기능은 그룹 내부에 있는 모든 모델링이 다 적용되는 것이니 이 또한 기억하시기 바랍니다.

---

스케치업 무료 강의 바로가기



원하는 모델링만의 크기를 기준이 되는 길이, 크기대로 조정하는 방법에 대해 알아 봤습니다. 더불어 월드와 로컬이 결국 스케치업 전체 우주와 그룹의 작은 우주라는 개념도 알아봤고요. 수고하셨습니다.
