조경을 기반으로한 스케치업 모델링을 할때면 stamp와 drape 도구가 필요한 경우가 많습니다. 만들어진 지형 위에 캐드선을 얹어나, 원하는 모양을 그리고 싶을 때도 스탬프, 드래이프 도구가 필요합니다. 이전 포스팅에서 샌드박스를 이용하여 대지를 만드는 도구들을 알아봤다면 이번 시간에는 평면상으로만 존재하는 2d 그리기형태를 만들어진 대지 위에 어떻게 얹는지를 알아볼까 합니다. 이를 통행 stamp, drape사용법을 알게될 것이며, 조경에서 말하는 절토,성토 표현 역시 가능하니 봐주시면 되겠습니다.
contents
Stamp, Drape 도구
이 둘을 묶어서 설명 드리는 이유는 사용법이 상당히 유사하기 때문입니다. 목적도 캐드선이나 원하는 대상을 띄워놓고 내려찍는 다는 느낌으로 사용하는 툴이기에 익히실때 한꺼번에 익히는 것이 좋습니다.
스탬프 도구는 도장을 찍다는 의미인데, 실제로 위의 아이콘 그림을 보시면 집이 도장이고 아래의 대지가 찍히는 종이 역할을 하는 것을 볼 수 있습니다.
드레이프는 꾸미다. 얹히다. 걸치다라는 의미로 위의 선이나 모델링을 두고 종이에 얹히는 역할을 합니다. 위의 드레이프 아이콘 모습이 딱 그 형태입니다.
이 두 도구는 스케치업 기본 단축키는 지정되어 있지 않습니다. 메뉴는 Tools - sand box에 둘 다 위치해 있습니다
Stamp 사용법

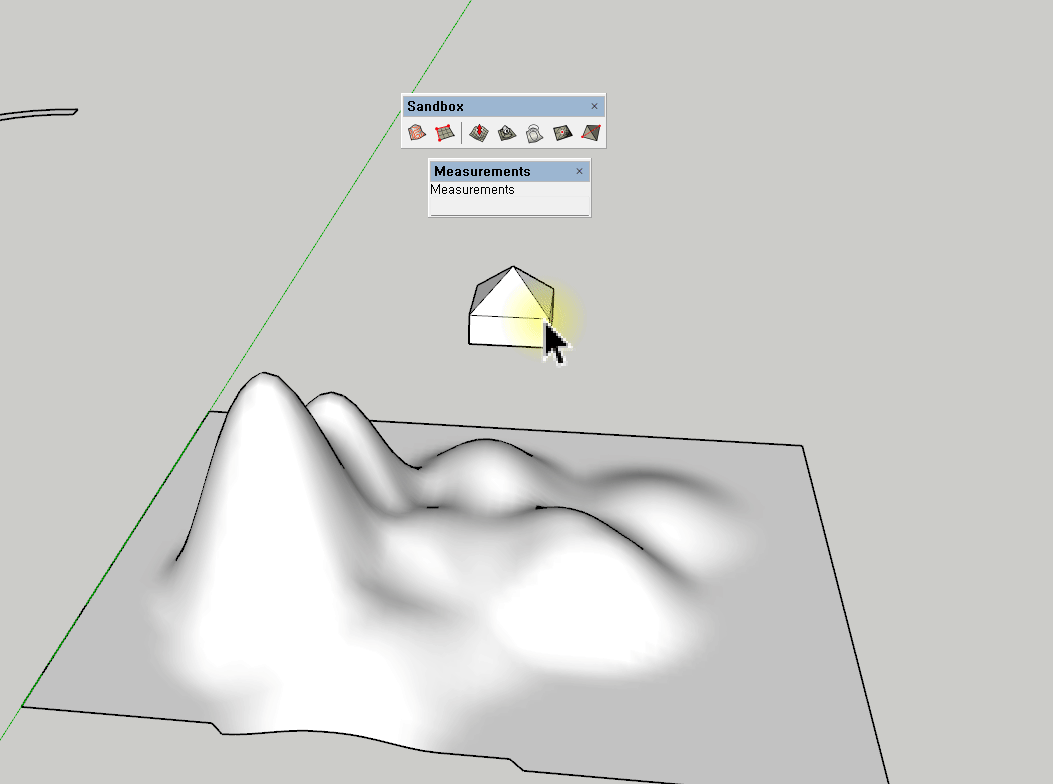

▲ from scratch를 이용해서 만든 지형입니다. 이 지형에 위와 같은 건물을 얹히려고 합니다. 하지만 울퉁불퉁한 지형에 절토나 성토를 해야하는 상황인 겁니다. 둘은 각각 그룹입니다. (그룹이 반드시 될 필요는 없습니다.)
- stamp 도구 선택
- 오프셋 단위가 먼저 measurements에 나타나며, 수치를 1000으로 맞추고 도장이 되는 오브젝트 선택
- 도장 대상 선택시 나타나는 주위 붉은 선의 범위가 바로 offset 지정 수치
- 다음으로 찍히는 종이 모델링을 선택하게 되면 집 너비의 면이 그대로 올라오는 것을 확인 할 수 있으며, 주위 1m의 대지를 끌고 올라가는 모습을 볼 수 있음
- 커서를 올리면 성토, 내리면 절토의 형태로 자유자재로 범위 지정가능
- 한번 정리후 면을 선택하여 원하는 높이까지도 지정 가능
▲ 도장이 되는 집 모델링과 대지를 선택하는 커서이 다릅니다. 처음 집을 선택하고 나면 다음 대지를 선택할때는 커서가 아래쪽이 빨갛게 되는 것을 확인 할 수 있습니다.
주의점이 있다면,
offset 범위를 변경하실 때는 도장 모델링을 지정하기 전에 미리 범위를 선택해야 합니다.
도장 모델링을 클릭하면 offset 수치가 변경되었더라도 이전 범위로 지정되어 기능하겠습니다.
그럴땐 취소하고 다시 해주세요.
Drape 사용법

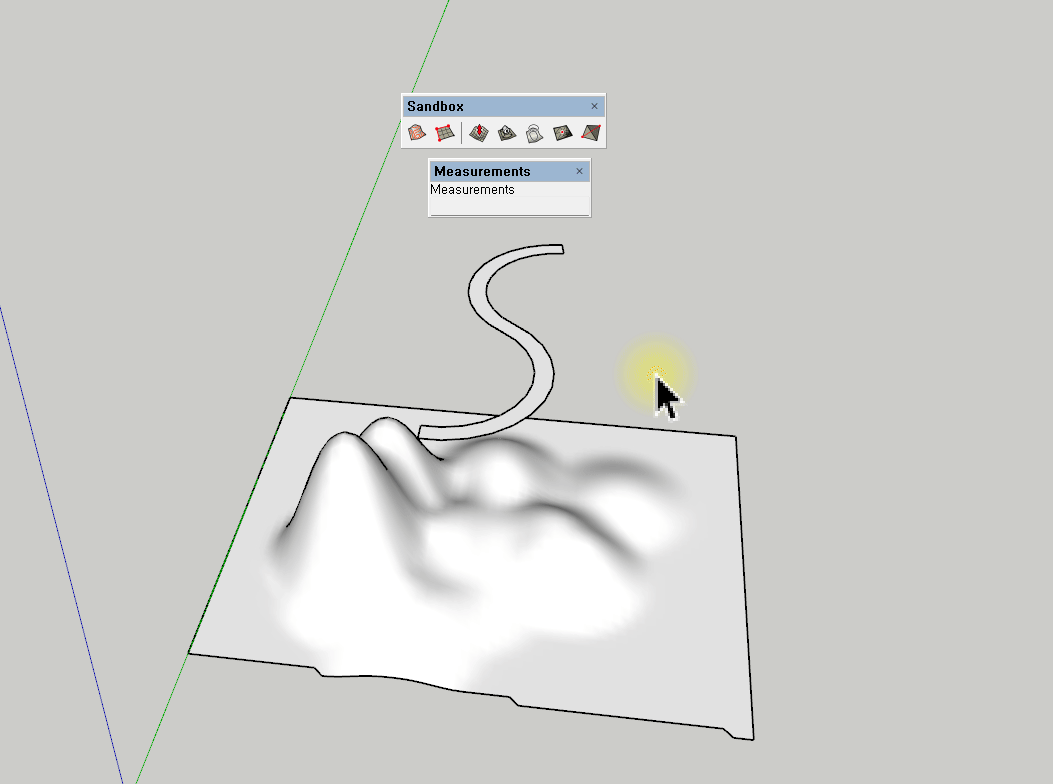

위의 라인을 도로라인이라고 가정을 했을때, 아래 대지에 모양에 맞는 선을 그대로 넣고 싶습니다. 두 모델링은 그룹이지만 딱히 그룹이 되지 않아도 관계는 없습니다.
- drape 선택하여 선형 모델링 클릭 (아이콘 모양이 위의 선이 붉은 것 확인)
- 지형 모델링 클릭 (아이콘 모양이 이번에는 아래쪽 종이가 붉은 것 확인)
- 지형에 맞게 선이 그대로 그려지며, 드레이프가 잘 적용되었다면 면이 선택되는 것도 확인 가능
드레이프는 상황에 따라 선이 전체적으로 적용되지 않을 수 있습니다.
그럴땐 임의로 선을 그리거나 그려지지 않은 선만 따로 드레이프하시면 되겠습니다.
처음에는 생소해서 쓰는게 어색할 것입니다. 계속 연습하시다 보면 어렵지 않은 툴인 것을 알 수 있습니다.
